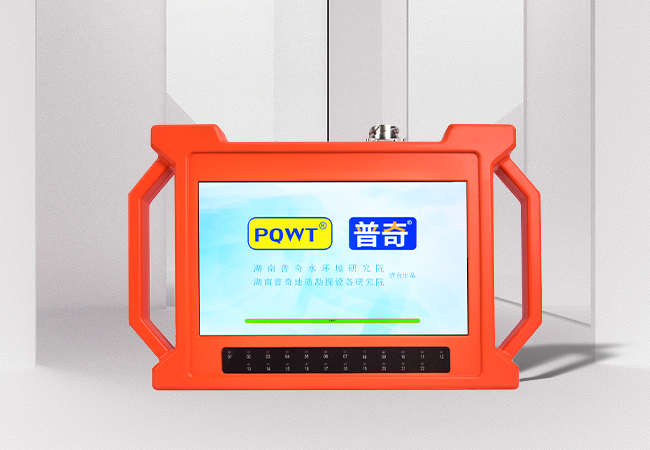

普奇研究院開發的天電打井找水儀中的兩極剖面圖是由若干等值線分割開的等值彩色圖，五顏六色，色彩斑斕。經常會有人問，不同的顏色代表什么？哪種顏色代表水？回答這個問題需要從頭說起。

　　1.剖面圖的右邊有一排色條（也叫數值條），最上面是紅的，從上到下按照紅橙黃綠青藍的順序分為18塊色塊，在每一塊色塊的旁邊都標著數字，數字表示這種顏色代表這個區間的電位差值是多少，最上面一塊標出的數字代表這幅圖電位差的最大值是多少，18個色塊將這個最大值均分為17份，據此就可算出每個色塊所代表的電位差的上限和下線。假如最大值是2.30，2.30/17=0.14，則最底下一個深藍色塊所代表的電位差即為0.00~0.14，以次類推倒數第二塊即為0.14~0.28，每個色塊的數值都是這樣計算出來的。

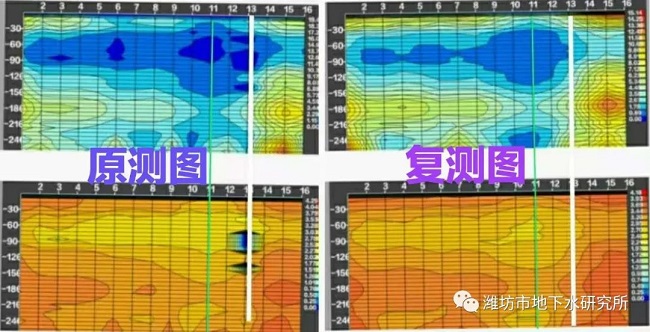

　　2.由上述可知，各個色塊代表的數值是由圖中的最大值所決定的。打井找水儀同一條測線在進行重復測量時，如果因?yàn)樾盘?hào)源的強度發生變化或出現干擾而使最大值有所改變，那么各色塊代表的數值也會進行調整。當最大值增大很多時，其他測點的數值盡管沒有變化，其顏色也會向藍的方向改變，出現更多的藍色。當把高值在電腦上壓低后這些測點又會向紅的方向變化。在測量過程中隨著測點的增多和最大值的變化，圖的顏色也會不斷調整。由此可見，提出什么顏色代表水，這個命題是不成立的。

　　3.在同一個打井找水儀圖中，顏色和數值間接的反映了巖石導電性能的差異。越接近紅色導電性越差，越接近藍色導電性越好。影響巖石導電性的因素很多，越接近紅色說明巖石越硬，或者水質越好，或者導電礦物越少，或者裂隙率越小等等，越接近藍色則正好相反。巖石的導電性影響因素越多越有多種解釋?zhuān)@就是電法勘探的多解性和復雜性。

　　4.巖石的類別和礦物成分千差萬別，深度不同巖性也不一樣，所以在打井找水儀圖中既不是越紅越好，也不是越藍越好，找水的原則就是要在橫向上或縱向上，從不變中找突變，從小變中找大變，在偏紅中找偏藍，在偏藍中找偏紅。這就是通常所說的異常，這里所說的異常既包括顏色的異常變化，也包括等值線的異常變化，如等值線的密度突變，或呈鋸齒狀，折線狀，V字形，倒V字形等形態。觀察異常要以橫向觀察為主，縱向觀察為輔，以原始圖為主，處理圖為輔（處理圖可以只看等值線和顏色的變化，對數值可不必過多關注，所以處理的曲線圖可以不看）。

　　5.構造可以控水，巖性也可以控水，脆硬性的巖石比柔塑性的巖石成井率高，有人稱其為巖性控水論。在圖中偏藍的范圍越大（還要看色塊的數值），巖性不好是原因之一，巖性不好裂隙不發育，水就不好。如果在以偏紅為主的圖中偏藍的范圍是局部的，例如呈小的團快狀，較窄的柱狀，或者相互交替的薄層狀，如果是真實的，裂隙率增大的可能性就要大的多。

　　6.在以偏藍為主的圖中找偏紅的區域定井位也是常有的。例如在以片巖為主的巖石中找片麻巖，在以泥巖為主的巖石中找砂礫巖，在以角閃巖為主的巖石中找大理巖，都是在以偏藍為主的圖中找偏紅色的區域。這些偏紅的區域巖性好，裂隙會更發育一些。此時巖性對數值影響的正增量大大掩蓋了裂隙對數值影響的負增量，所以這種情況選偏紅區域的邊緣打井（有時打紅字值中心）會更好。

　　7.第四系的砂礫石層在打井找水儀圖的上部是什么顏色呢？這要看第四系下伏地層是高值還是低值。如果它下伏的是數值很低的泥巖，則砂礫石層偏紅色，找砂層水要找淺層偏紅色厚度大顏色深的點定井。需要注意的是，這種情況由于高值層的下傳，反映出來的砂層下界面可能要比實際深度大。這和在玄武巖下伏厚層泥巖的地層中的情況是類似的。

　　如果砂礫石層下伏的是高阻巖石，由于砂層孔隙率大含水多，砂礫石層往往會與巖石的風化帶合在一起呈偏藍色而不易辨認。

　　8.色條中頂部最紅的色塊的數值大小能說明什么問題呢？該數值是本圖幅中的最大值，是受多種因素的共同影響形成的。當測線靠近高壓線時最大值也會變大。最大值越大，各個色塊的數值都相應變大，即使是藍色的色塊的數值也會變大，所以不能只看圖的顏色，還要看它的數值大小。少數飛點的最大值是干擾造成的，須加以區分。巖石電阻率的大小主要由圖中的兩個方面決定。一是巖石骨架的電阻率大小，主要與礦物成分有關。二是骨架的空隙或裂隙中所含的水的電阻率大小。水中的礦物質越少電阻率越大，真正的化學純水是不導電的。山泉水的電阻率要比一般自來水大幾十倍，再加上巖石的礦物成分、風化程度、電磁干擾的差異，所以說剖面圖中的最大值在理論上是可以很大的，在無干擾的情況下達到幾十都是正常的。在普奇的案例中有的最大值達到222，水量還很好，就很能說明問題，數值偏大與有水無水沒有直接關系。在灰?guī)r地層中因?yàn)樗挠捕绕?，?shù)值大都偏小，主要也是水中的礦物質偏多或裂隙率偏高甚至是泥縫造成的。天電儀測出的數值與人工場測出的電位差不是一個概念，沒有可比性。

　　9.圖中的白色是什么原因造成的呢？白色說明測出的數值為0，0值旁邊的顏色一般都是色條中最下面的深藍色，這個深藍色標注的數字都是0.00~××，可以認為白色和最底部的深藍色是同一個色區，出現0值大多是正常的。白色區域的存在不會影響其他區域，如果經過復測0值消失了，但仍是在深藍區，也是正常的。出現0值的圖打出好水的并不罕見，水量大小與0值無關。

　　10.圖中的黑色菱形小塊如何進行解釋呢？在剖面圖中經常會看到一些用黑邊框起來的小的菱形或三角形，在曲線圖上這樣的點無疑都是數值特別高的離散點。這些點因飛離了曲線的正常范圍，可以叫做飛點。飛點的成因都是不明原因干擾的結果，復測時往往會消失或移位。有的圖未經復測以這樣的飛點為目標打出水來了，這僅是巧合而已，在飛點深度附近出水的可能性很小。

　　飛點所以有黑邊是因?yàn)樗臄?shù)值太高，沿其周邊勾畫出的等值線十分密集，故變成了黑色，就像在繪制地形等高線時遇到陡坎的情況是相同的。圖中的黑色水平條帶也是數值突變?cè)斐傻摹?/font>

　　用黑邊框起來的飛點的數值不會影響黑框以外各點的數值和顏色，可以不必刪除，不影響對圖件的分析。但是飛點較多的圖件說明干擾較多，沒有黑邊的星狀點大多也是不真實的。

　　11.在打井找水儀圖中藍區與紅區上下分布也是一種常見的圖型。圖的上部一片藍色，厚度很大，無明顯信息，只在下部偏紅色，但深度較大。這種情況不說明上部一定無水，只是較難分析而已。這類圖件可從以下三個方面進行思考:一是要看藍區對應的色塊的數值，如果數值很小，又無已知井資料比對最好放棄另選測線。二是如果數值不是很小，且又是結晶類巖石（如花崗巖、片麻巖等），可從處理圖中找相對高值點定井位，利用風化層中巖性較脆硬的地點打井。三是如果下部的偏紅區域有經得起驗證的V字形等異常，可以認為是上部下傳形成的，也可以定井位，在上部的藍區中雖無直接顯示，但有水的可能性也很大。
