在城市規劃和建設中，地下管線的分布和位置至關重要。無論是給排水、電力、通信還是燃氣，這些管線都是城市運轉的重要組成部分。然而，由于這些管線深埋地下，如何準確探測其位置和分布就成了一個難題。幸運的是，電磁法探測技術為我們提供了解決方案。

　　電磁法探測地下管線探測儀的工作原理基于電磁感應定律。當管線受到特定頻率的電流信號時，會在其周圍產生一個交變的電磁場。這個電磁場可以通過接收機進行探測和定位。

　　要實現這一過程，探查人員需要掌握專業的探查技術和合適的工具——管線探測儀。這種儀器由發射機和接收機組成，它們共同構成了一個發收系統。

　　地下管線探測儀發射機由發射線圈和一套電子線路組成，其作用是向管線加某種頻率的信號電流。這種電流可以通過感應、直接或夾鉗等方式施加到管線上。其中，感應方式是最常用的，因為它的操作簡便且對周圍環境影響較小。

　　根據地下管線探測儀發射線圈與地面之間的角度，發射方式可以分為水平發射和垂直發射兩種。在水平發射中，發射機直立，發射線圈面與地面呈垂直狀態，當發射線圈位于管線正上方時，它與地下管線耦合最強，能產生極大值。在垂直發射中，發射機平臥，發射線圈面與地面呈水平狀態，當發射線圈位于管線正上方時，它與地下管線不耦合，即不激發。但是當發射線圈位于離管線正上方h(埋深)距離時，它與地下管線耦合好，出現極值。

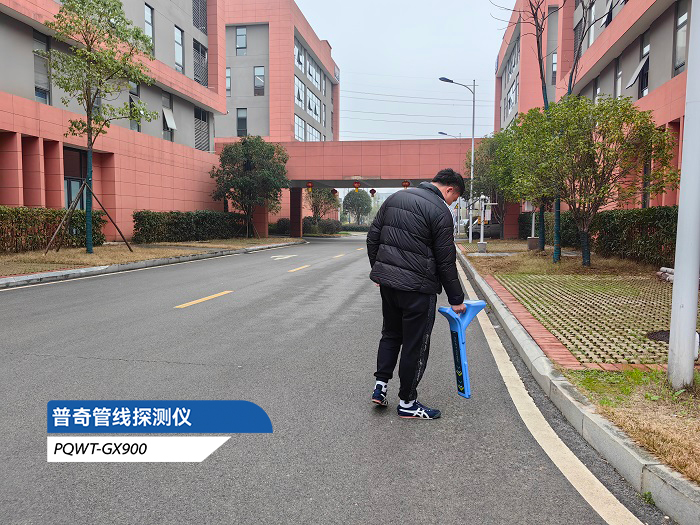

　　地下管線探測儀接收機則由接收線圈和一套相應的電子線路以及信號指示器組成。它的作用是在管線上方探測發射機施加到管線上的特定頻率的電流信號——電磁異常。根據結構的不同，接收機可以分為單線圈結構、雙線圈結構及多線圈組合結構。

　　地下管線探測儀單線圈結構又可分為單水平線圈及單垂直線圈。在單水平線圈中，接收機水平放置，接收線圈面與地面平行，適用于探測水平或傾斜的管線。在單垂直線圈中，接收機垂直放置，接收線圈面與地面垂直，適用于探測垂直管線或埋深較淺的管線。

　　地下管線探測儀雙線圈結構和多線圈組合結構則可以進一步提高接收機的靈敏度和定位精度。它們通過特定的線圈配置和信號處理方式，可以實現對地下管線的三維定位和深度測量。

　　電磁法探測地下管線是一項復雜而又精密的技術。它需要探查人員具備專業的技術和合適的工具才能實現準確、高效的探測。隨著科技的不斷發展，我們有理由相信，這項技術將在未來的城市規劃和建設中發揮越來越重要的作用。
