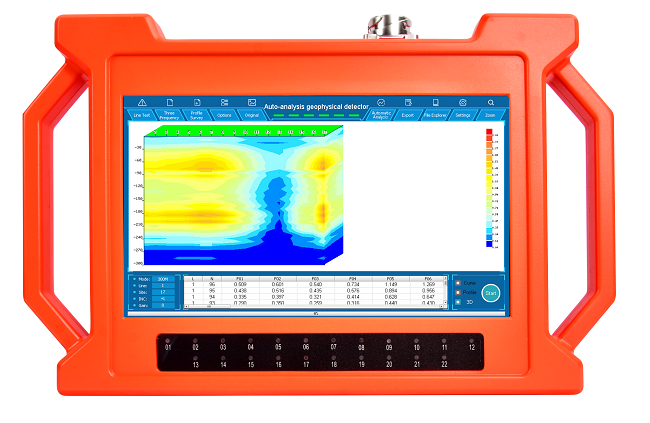

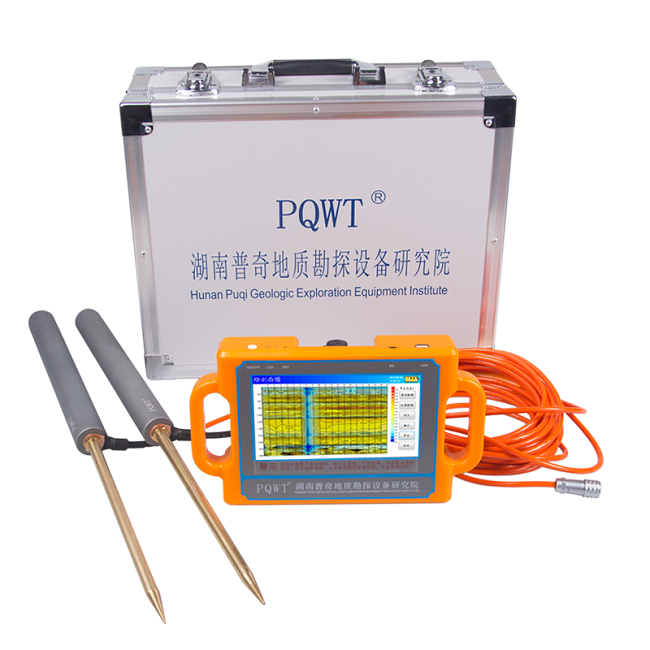

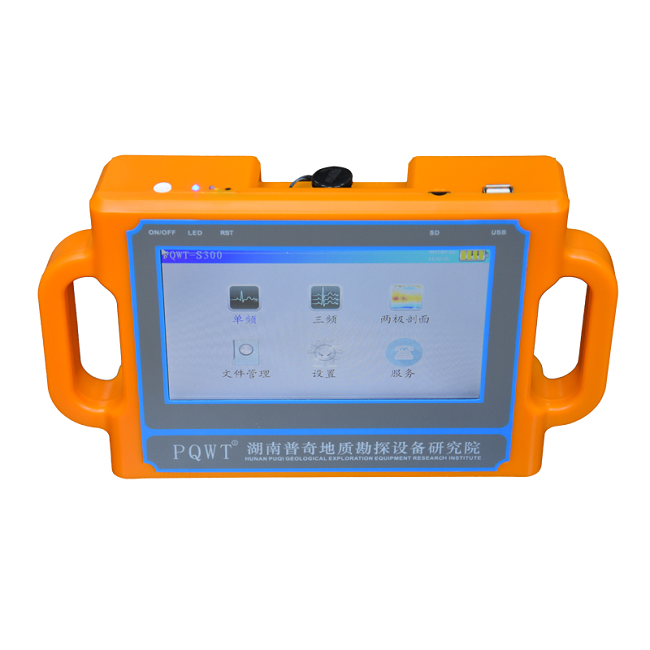

1.剖面圖的右邊有一排色條（也叫數值條），最上面是紅的，從上到下按照紅橙黃綠青藍的順序分為18塊色塊，在每一塊色塊的旁邊都標著數字，數字表示這種顏色

代表這個區間的電位差值是多少，最上面一塊標出的數字代表這幅圖電位差的最大值是多少，18個色塊將這個最大值均分為17份，據此就可算出每個色塊所代表的電位差的上限和下線。假如最大值是2.30，2.30/17=0.14，則最底下一個深藍色塊所代表的電位差即為

0.00~0.14，以次類推倒數第二塊即為0.14~0.28，每個色塊的數值都是這樣計算出來的。

2.由上述可知，各個色塊代表的數值是由圖中的最大值所決定的。同一條測線在進行重復測量時，如果因為信號源的強度發生變化或出現干擾而使最大值有所改變，那么各色塊代表的數值也會進行調整。當最大值增大很多時，其他測點的數值盡管沒有變化，其顏色也會向藍的方向改變，出現更多的藍色。當把高值在電腦上壓低后這些測點又會向紅的方向變化。由此可見，提出什么顏色代表水，這個命題是不成立的。

3.在同一個圖中，顏色和數值間接的反映了巖石電阻率的大小，即巖石導電性能的差異。越接近紅色導電性越差，越接近藍色導電性越好。影響巖石導電性的因素很多，越接近紅

色說明巖石越硬，或者水質越好，或者導電礦物越少，或者裂隙率越小等等，越接近藍色則正好相反。以下我們把數值由小變大叫做向偏紅方向變化，反之叫做向偏藍方向變化。巖石的導電性影響因素越多越有多種解釋，這就是電法勘探的多解性和復雜性。

4.巖石的類別和礦物成分千差萬別，深度不同巖性也不一樣，所以在圖中既不是越紅越好，也不是越藍越好，找水的原則就是要在橫向上，從不變中找突變，從小變中找大變，在偏紅中找偏藍，在偏藍中找偏紅。這就是通常所說的異常，這里所說的異常既包括顏色的異常變化，也包括等值線的異常變化，如等值線的密度突變，或呈鋸齒狀，折線狀，V字形，倒V字形等形態。觀察異常要以橫向觀察為主，縱向觀察為輔，以原始圖0增益測的圖為主，處理圖為輔（復測圖可以只看等值線，對顏色和數值可不必過多關注）。

5.構造可以控水，巖性也可以控水，脆硬性的巖石比柔軟性的巖石成井率高，有人稱其為巖性控水論。在圖中偏藍的范圍越大（還要看色塊的數值），巖性不好的可能性越大，巖性不好裂隙不發育，水就不好。如果在以偏紅為主的圖中偏藍的范圍是局部的，例如呈小的團快狀，較窄的柱狀，或者相互交替的薄層狀，巖性突變的可能性就要小得多，而裂隙率增大的可能性就要大的多。

6.在以偏藍為主的圖中找偏紅的區域定井位也是常有的。例如在以片巖為主的巖石中找片麻巖，在以泥巖為主的巖石中找砂礫巖，在以角閃巖為主的巖石中找大理巖，都是在以偏藍為主的圖中找偏紅色的區域。這些偏紅的區域巖性好，裂隙會更發育一些。此時巖性對數值影響的正增量大大掩蓋了裂隙對數值影響的負增量，所以這種情況選偏紅區域打井會更好。

7.第四系的砂礫石層在圖的上部是什么顏色呢？這要看第四系下伏地層是高值還是低值。如果它下伏的是數值很低的泥巖，則砂礫石層偏紅色，找砂層水要找淺層偏紅色厚度大顏色深的點定井。需要注意的是，這種情況由于高值層的下傳，反映出來的砂層下界面可能要比實際深度大很多。這和在強風化的玄武巖下伏厚層泥巖的地層中的情況是類似的。

如果砂礫石層下伏的是高阻巖石，由于砂層孔隙率大含水多，砂礫石層往往會與巖石的風化帶合在一起呈偏藍色而不易辨認。

8.色條中頂部最紅的色塊的數值大小能說明什么問題呢？該數值是本圖幅中的最大值，它是巖石電阻率的間接反映，二者是正相關關系。當測線靠近高壓線時最大值也會變大。最大值越大，各個色塊的數值都相應變大，即使是藍色的色塊的數值也會變大，所以不能只看圖的顏色，還要看它的數值大小。少數飛點的最大值是干擾造成的，須加以區分。巖石電阻率的大小主要由圖中的兩個方面決定。一是巖石骨架的電阻率大小，主要與礦物成分有關。二是骨架的空隙或裂隙中所含的水的電阻率大小。水中的礦物質越少電阻率越大，真正的化學純水是不導電的。山泉水的電阻率要比一般自來水大幾十倍，再加上巖石的礦物成分、風化程度、電磁干擾的差異，所以說剖面圖中的最大值在理論上是可以很大的，在無干擾的情況下達到幾十都是正常的，不同廠家生產的儀器測出的數值大小也不一樣。在普奇的案例中有的最大值達到222，水量還很好，就很能說明問題，數值偏大與有水無水沒有直接關系。在灰?guī)r地層中因為水的硬度偏大，數值大都偏小，主要也是水中的礦物質偏多或裂隙率偏高甚至是泥縫造成的。還應說明，天電儀測出的數值與人工場測出的電位差不是一個概念，沒有可比性。

9.圖中的白色是什么原因造成的呢？白色說明測出的數值為0，0值旁邊的顏色一般都是色條中最下面的深藍色，這個深藍色標注的數字都是0.00~××，可以認為白色和最底部的深藍色是同一個色區，出現0值大多是正常的。白色區域的存在不會影響其他區域，如果經過復測0值消失了，但仍是在深藍區，也是正常的。出現0值的圖打出好水的并不罕見，水量大小與0值無關。

10.圖中的黑色菱形小塊如何進行解釋呢？在剖面圖中經常會看到一些用黑邊框起來的小的菱形或三角形，在曲線圖上這樣的點無疑都是數值特別高的離散點。這些點因飛離了曲線的正常范圍，可以叫做飛點。飛點的成因都是不明原因干擾的結果，復測時往往會消失或移位。有的圖未經復測以這樣的飛點為目標打出水來了，這僅是巧合而已，在飛點深度附近出水的可能性很小。

飛點所以有黑邊是因為它的數值太高，沿其周邊勾畫出的等值線十分密集，故變成了黑色，就像在繪制地形等高線時遇到陡坎的情況是相同的。圖中的黑色水平條帶也是數值突變造成的。

用黑邊框起來的飛點的數值不會影響黑框以外各點的數值和顏色，可以不必刪除，不影響對圖件的分析。但是飛點較多的圖件說明干擾較多，沒有黑邊的星狀點大多也是干擾造成的，數值是否可靠也值得考慮。

11.在圖中藍區與紅區上下分布也是一種常見的圖型。圖的上部一片藍色，厚度很大，無明顯信息，只在下部偏紅色，但深度較大。這種情況不說明上部一定無水，只是較難分析而已。這類圖件可從以下三個方面進行思考:一是要看藍區對應的色塊的數值，如果數值很小，又無已知井資料比對最好放棄另選測線。二是如果數值不是很小，且又是結晶類巖石，可從處理圖中找相對高值點定井位，利用風化層中巖性較脆硬的地點打井。三是如果下部的偏紅區域有經得起驗證的上下貫通的V字形等異常，可以認為是上部下傳形成的，也可以定井位，在上部的藍區中雖無直接顯示，但有水的可能性很大。
