我們于2022.4.28日在地下水研究公眾號發了一篇文章——【一定要攻克有凍土不能測水的難題】，今天發的這篇文章的案例充分證明，普奇多通道天電物探打井找水儀再加上板狀電極不需要打透凍土層也能正常測水。

　　這是山西省的一位朋友在大寒前后“千里冰封”的季節，凍層厚度接近半米，用普奇多通道打井找水儀為用戶測水的案例。他既用棒狀電極打透了凍土測量，也用我們推薦的板狀電極直接放在土地面上測量，互相對照。這里測量數值很小，若是用單通道打井找水儀會測一遍一個樣，而用多通道打井找水儀測出來的圖很穩定。

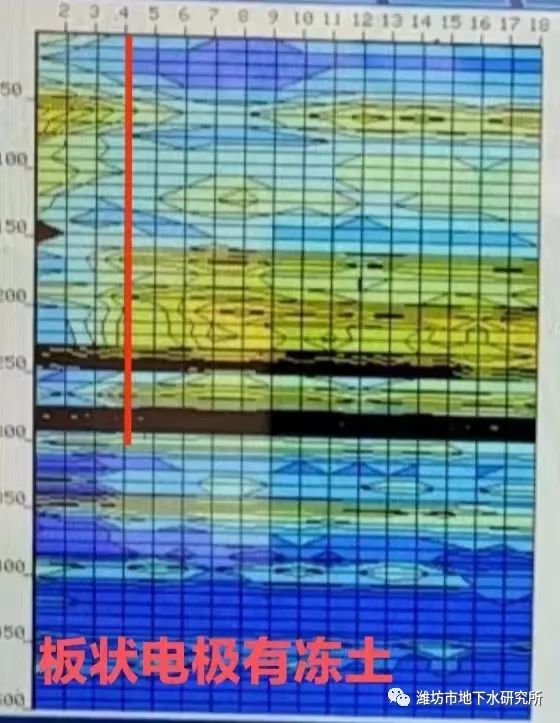

　　附圖的上圖是使用板狀電極放在土地面再少澆一點水測出的圖（板狀電極可在百度輸入“硬化地面測水”即可搜到）。水是良導電材料，能使鋼板與土壤緊密接觸，接觸電阻穩定。水又是吸收電磁波最好的極性物質，能很好的傳導電磁波。如果是用電阻率法測量，由于凍土層的阻隔，若不打透凍土層電流很難傳入地下。天電法向地下傳入的不是電流，而是電磁波。凍土不但不會阻擋電磁波，而且還能更好的傳導電磁波，凍土層不論厚度大小對測量都不會有影響。

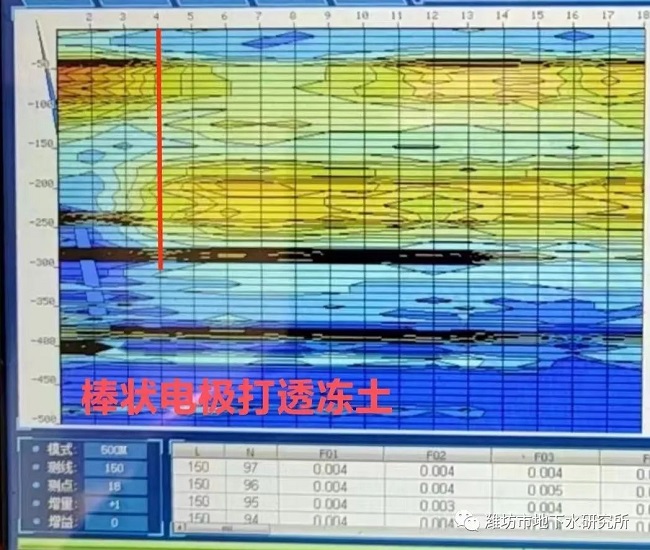

　　附圖的下圖是用棒狀電極打透凍土層測出的圖，目的是為了比對并驗證板狀電極測量效果。

　　經過比對，兩個圖的圖形基本一致，最大值都是0.03。板狀電極測出的圖對各電性層的分辨率反映的還更明顯一些，說明用板狀電極，不論是硬化地面還是土地面，不打透凍土層測水是切實可行的。理論和實踐都說明，普奇多通道物探測水儀，配合板狀電極就是克服“有凍土不能測水”的克星。

　　在春天，淺層的凍土已經開始融化，深層的凍土還沒有融化，只要電極能插下去，選擇融化程度很均勻，任何測點都沒有遮擋物的地方，用電極棒測量，也是可以的，深層尚未解凍的凍土，沒有影響。
