組成簡介

地下管線探測儀由發射機產生電磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當管線定位儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，地下管線探測儀通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。

PQWT-GX700地下管線探測儀當?shù)叵鹿芫€的近端和遠端都接地良好并形成回路，這時就使用低頻頻率；如果兩端接地不良好，回路電阻過大，或者低頻信號耦合不上，那就改用中頻、高頻或射頻來測試。選擇頻率沒有固定不變的原則，下面給出了頻率選擇的基本原則：對于高阻的管線（如：通信電纜，帶防腐層的管道和鑄鐵管）使用高頻或射頻率。要注意頻率越高，信號越容易感應到其它管線上，而且信號的傳播距離越短。對于一般的管道和電纜的探測，使用中頻和高頻。這些頻率傳播距離比較遠，也不會感應太多的信號到其它管線上。低頻適用于長距離追蹤。低頻率信號傳播距離長而且不會感應到其它管線上。低頻率信號也適用于長距離而絕緣良好的輸送管線。

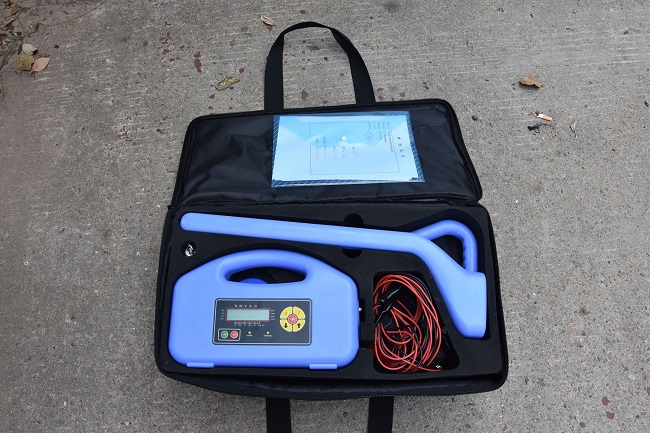

一般由兩大部分組成：

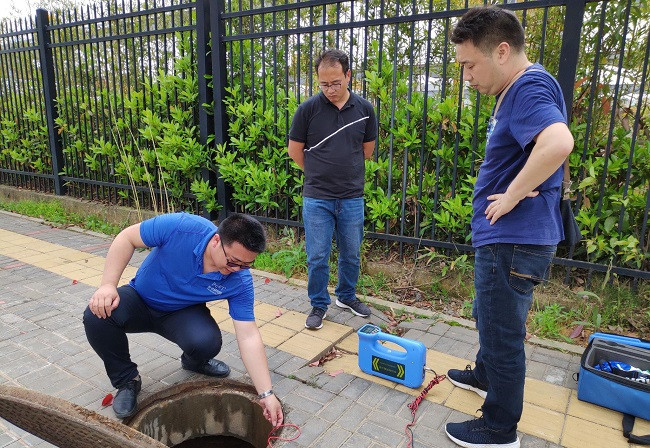

1.發射機：給被測管線施加一個特殊頻率的信號電流，一般采用直連法、感應法和夾鉗法三種探測模式。

2.接收機：接收機內置感應線圈，接收管道的磁場信號，線圈產生感應電流，從而計算管道的走向和路徑。一般有三種接收模式：峰值模式（最大值）、谷值模式（最小值）、寬峰模式；另外現在更先進的儀器一般都帶有峰值箭頭模式（結合了峰值與谷值兩者的優點，使操作更直觀）以及羅盤導向（用于指明管線的走向）。

原理兩類

1 .一類是利用電磁感應原理探測金屬管線、電/光纜，以及一些帶有金屬標志線的非金屬管線，這類簡稱管線探測儀。

優點：探測速度快、簡單直觀、操作方便、精確度高。

缺點：探測非金屬管線時，必須借助非金屬探頭，這種方法使用起來比較費力，需要侵入管線內部。

2.另一類是利用電磁波探測所有材質的地下管線，也可用于地下掩埋物體的查找，俗稱雷達，也被稱為管線雷達。

優點：能探測所有材質的管線。

缺點：對環境要求較高，測深能力較差（難查埋深較深的管線），對操作者素質和經驗要求高。

任何儀器都不是完美的，需要配合使用才能發揮它們的極致。

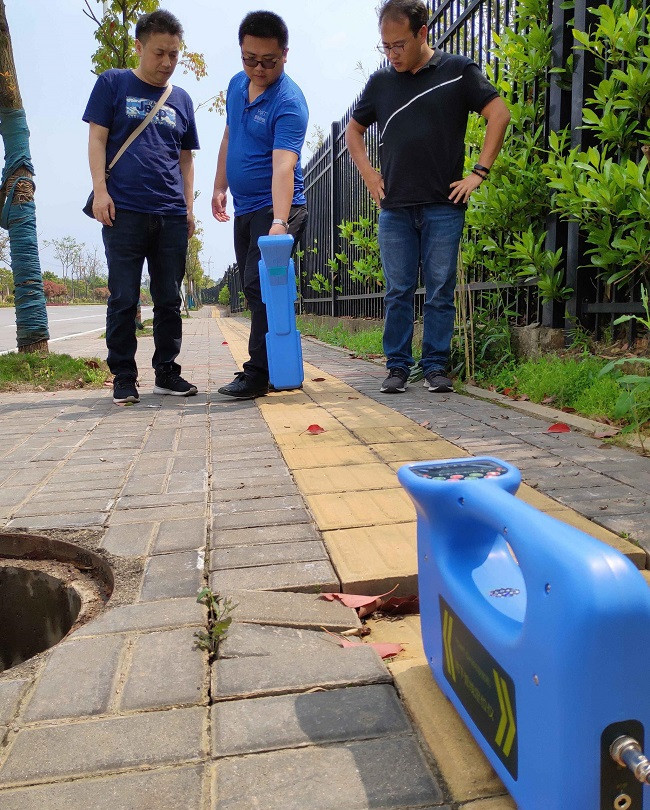

PQWT-GX700型地下管線探測儀能在非開挖的情況下，對地下管道、電纜、光纜進行定位和埋土深度測量。具有專業數據分析軟件自動成圖、超強抗干擾能力，定位和測深功能，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。

1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。

2、 接收機功能: 用于對地下管道、電纜的位置、走向、埋深及管中電流測量。

3、左右定位箭頭指示目標管線位置，定位快速；前后箭頭和dB值指示防腐層破損點的位置及大小。

4、具有背光功能，適合夜間搶險使用。

5、電流測量：測量發射機施加到被測管線上的電流。

6、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。

7、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。

PQWT-GX700管線探測儀技術參數

（一）接收機

定位精度：深度的±5％

深度測量精度：深度的±5％（無鄰近管線干擾）

電流測量精度：實際電流的±5％

深度測量范圍：6米

工作模式：谷值法、峰值法、寬峰法、峰值箭頭法

工作頻率：無線電、50Hz、100Hz、512Hz、33KHz、83KHz（工作頻率根據產品的規格型號不同而略有差異）

工作溫度：-20℃～＋50℃

電 池：7.4V鋰電

外形尺寸：595mm×136mm×238mm

重 量：1.6Kg（包括電池）

(二)發射機

輸出功率：10W

工作頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

（工作頻率根據產品的規格型號不同而略有差異）

工作模式：直連、感應和夾鉗三種模式自動轉換

電 池：14.8V內置鋰電池組

工作溫度：-20℃～＋50℃

外形尺寸：348mm×228mm×84mm

重 量：2.5Kg（包括電池）
